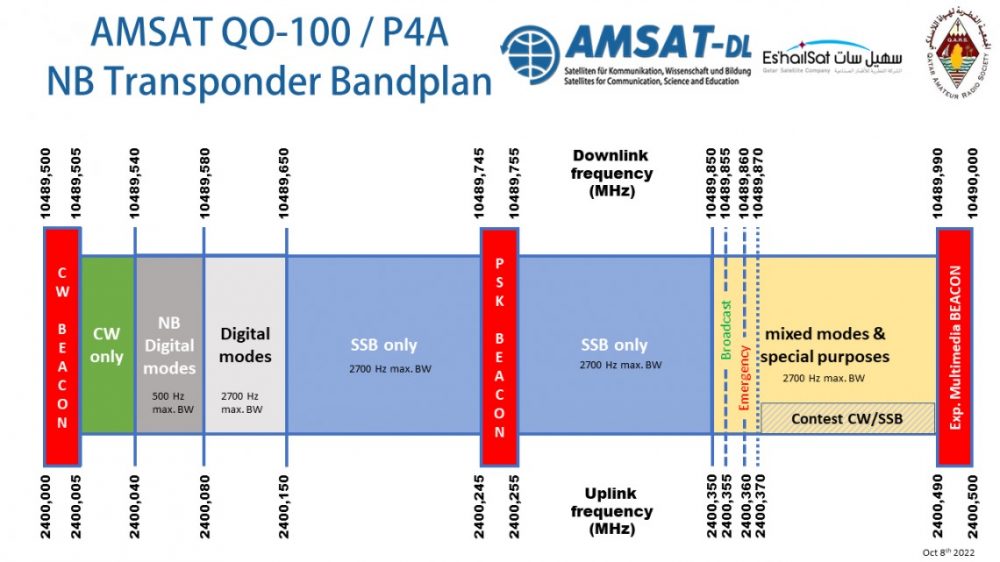

📡 Freqüències i Pla de Bandes del QO-100
📶 Banda de pujada (Uplink) – 2,4 GHz (Banda S)
2400.000 – 2409.500 MHz → Banda de pujada per a narrowband (SSB, CW, digital)
2409.500 – 2410.000 MHz → Franja de protecció (guard band)
2410.000 – 2419.500 MHz → Banda de pujada per a banda ampla (DATV, DVB-S2)
2419.500 – 2420.000 MHz → Franja de protecció (guard band)
📡 Banda de baixada (Downlink) – 10 GHz (Banda X)
10489.500 – 10498.000 MHz → Banda de baixada per a narrowband
10498.000 – 10499.000 MHz → Franja de protecció (guard band)
10499.000 – 10500.000 MHz → Banda de baixada per a DATV (DVB-S2, ATV, digital)
📊 Modes d’operació
✅ Transpondedor Narrowband (NB) → Per a SSB, CW, FT8, RTTY, etc.
✅ Transpondedor Wideband (WB) → Per a transmissions DATV (DVB-S2)
🚀 Consideracions tècniques
La pujada en 2,4 GHz requereix un amplificador de potència (~5-10W) i una antena direccional (patch, hèlix o parabòlica).
La baixada en 10 GHz es rep amb un LNB modificat i una antena parabòlica (60-120 cm segons la ubicació).
És important seguir el pla de bandes per evitar interferències.
Josep Puente EA3IGY
