Guía Básica de Configuración Hotspot. Per Jacques Menezes, EA3JDW.

Este sencillo proyecto te enseñará a construir y configurar un Hotspot de bajo coste, diseñado principalmente para usuarios de walkie-talkies, que ofrece cobertura mundial a través de redes digitales.

La siguiente lista es el mínimo necesario. Sin embargo, es posible añadir al proyecto una pantalla táctil y un UPS HAT (Módulo de sistema de alimentación ininterrumpida) para la Raspberry Pi.

Lista de materiales:

1. Raspberry Pi Zero 2WH: 20 €.
2. Placa MMDVM Duplex con antena integrada: 16 € (https://es.aliexpress.com/item/1005007474470589.html).
3. Tarjeta de memoria MicroSD Clase 10: 8 €.
4. Cable micro-USB.

Opcional:

1. Pantalla Nextion modelo NX4832K035 de 3,5″ u otro modelo de su elección.
2. Power bank (Fuente de alimentación de 5V y 2A) o un UPS Hat SeenGreat – Pi Zero UPS HAT(B). La versión (A) también sirve, pero con baja capacidad de batería. El UPS acepta otros tipos y cantidades de baterías, simplemente cambiando el soporte de baterías con conector tipo PH2.0-2P.

Observaciones:

• La Raspberry Pi debe ser del modelo Zero 2WH, lo que implica que venga con los conectores para pines.
• Ten en cuenta que este proyecto no incluye antena externa, ya que la placa MMDVM es DUPLEX y contiene antenas RX y TX integradas.
• Caso desees proteger el hotspot con una carcasa, nunca utilice una metálica, ya que impedirá el correcto funcionamiento de las antenas integradas.

Cómo proceder:

1. Simplemente conecte ambas placas y utilice el manual en PDF adjunto para configurar la tarjeta de memoria con el sistema PI-Star para la Raspberry Pi.
2. El hotspot funciona conectado a cualquier fuente de alimentación a través de la entrada micro-USB de la Raspberry Pi. Se puede usar una batería externa, un cable USB conectado al ordenador o el UPS HAT indicado.
3. Este artículo no cubre cómo proceder para la conexión de la pantalla Nextion. (Es necesario soldar pines a la placa MMDVM).
4. Más informaciones: podéis consultar el canal PI-Star EA en Telegram (https://t.me/pistar_ea)

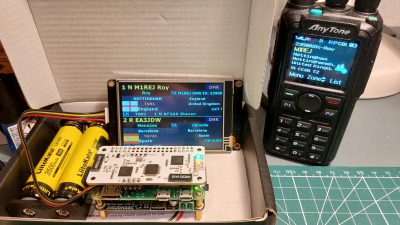

Imagenes HOTSPOT:

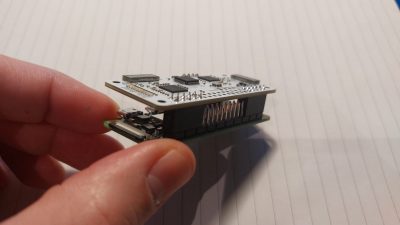

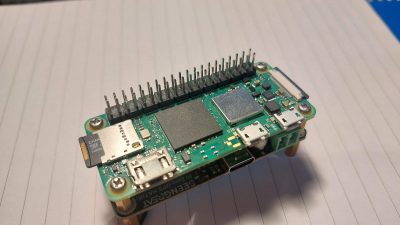

• A1 i A2 como se conectan las placas

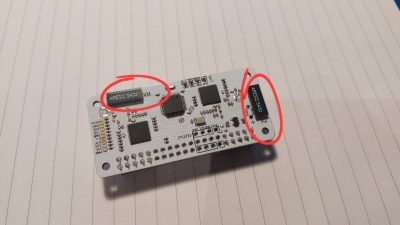

• A3 vista de las antenas integradas

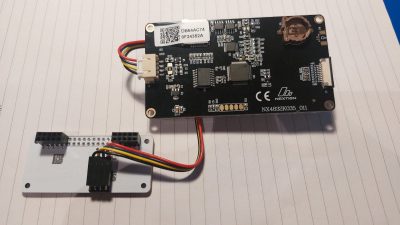

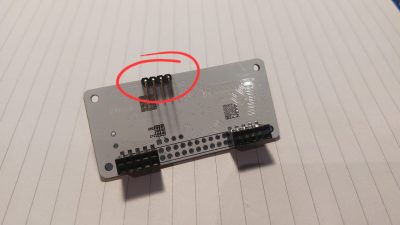

• A4 y A5 como soldar y conectar la pantalla Nextion al MMDVM

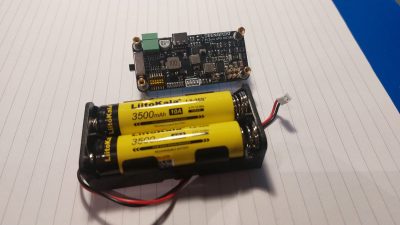

• A6 modelo de UPS utilizado en el proyecto
